Construisez facilement votre cheminée en brique à foyer ouvert – Guide ultime!

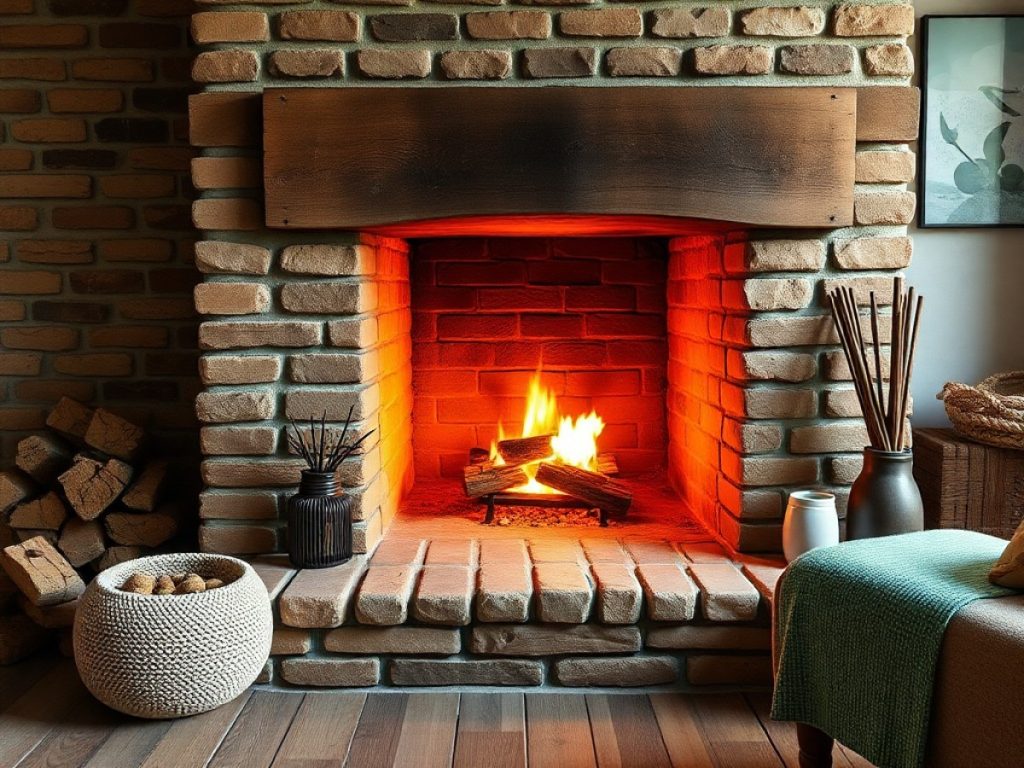

La structure d’une cheminée comprend un foyer ouvert sur trois côtés, posé sur une base horizontale appelée la sole. De chaque côté du foyer, des montants verticaux appelés jambages supportent un élément horizontal, l’entablement, qui surplombe le tout. Cet ensemble, souvent réalisé en maçonnerie devant un mur porteur, est couronné par une hotte qui cache l’ouverture du conduit de fumée.

Choix des matériaux pour le foyer

Qu’il s’agisse des jambages, de l’entablement ou de la hotte, plusieurs matériaux peuvent être utilisés tels que la brique, la pierre, le bois ou le métal. Cependant, la construction de la sole, des parois latérales et du fond du foyer doit impérativement être réalisée avec des briques réfractaires et un mortier adapté. Ce type de mortier est également utilisé pour assembler les éléments en terre cuite du conduit de fumée, appelés boisseaux, qui grâce à leur structure à double paroi minimisent le réchauffement externe et le refroidissement interne du conduit, réduisant ainsi la condensation.

Normes à respecter pour le conduit de fumée

Le conduit de fumée doit suivre des normes précises en termes de dimensions et de configuration. Il doit être dédié à un seul foyer, présenter une section minimale de 400 cm², n’inclure qu’un seul coude de 20 à 45° par rapport à la verticale, et être monté dans le respect du sens de pose des boisseaux. La construction du conduit se fait en deux étapes : du plafond au toit, puis du foyer au plafond. Il est important de noter que les joints entre les sections de conduit ne doivent pas se situer à l’intérieur d’un plancher.

Sécurité lors de la traversée de plancher

La distance de sécurité entre le boisseau et tout matériau combustible doit être maintenue entre 5 et 15 cm, dépendant de la classe de température de l’appareil. Un isolant incombustible de 15 mm d’épaisseur minimum doit être utilisé pour séparer le conduit du plancher en béton. Il est crucial que le conduit ne présente aucun joint dans la zone de traversée du plancher.
Source : www.fftb.org/guide-de-mise-en-oeuvre-de-conduit-de-fumee-en-boisseaux-de-terre-cuite/

Étapes de construction du foyer

• Commencez par délimiter l’aire de la construction au sol et sur le mur, puis posez les premières briques.
• Préparez le mortier réfractaire en respectant les proportions indiquées.

• Appliquez le mortier en forme de boudin et écrasez-le légèrement avec la truelle pour créer une base sur laquelle la brique sera posée.
• Assurez-vous que la brique repose sur une couche de mortier d’au moins 1 cm d’épaisseur.

• Commencez chaque rangée avec une brique entière ou une demi-brique pour décaler les joints.
• Vérifiez que les briques sont bien horizontales et alignez-les en laissant un espace maximal de 1 cm entre elles.

• Continuez à poser les briques en veillant à croiser correctement les joints verticaux avec ceux de la rangée précédente.
• Utilisez un niveau à bulle pour vérifier régulièrement la verticalité des briques.

• Si les briques ne sont pas parfaitement horizontales, ajustez-les en tapotant sur le point le plus haut.
• Si une brique est trop enfoncée, il est préférable de la retirer et d’ajouter un peu de mortier avant de la replacer.

Technique de maçonnerie

• Pour des longueurs courtes, l’alignement des briques peut être vérifié avec une règle de niveau de 40 cm.
• Si nécessaire, ajustez en tapotant doucement avec un marteau du côté opposé au défaut.

Mise en œuvre des joints

• Une fois une rangée complétée, il est important de remplir immédiatement les joints verticaux.
• Le mortier doit être suffisamment fluide pour pénétrer facilement dans les espaces sans déborder.

• Après avoir fini de monter les briques, il est nécessaire de remplir tous les joints du côté intérieur de la structure.
• Ajoutez du mortier jusqu’à saturation puis lissez avec une truelle langue-de-chat.

• Il est crucial de nettoyer les briques avec une éponge humide avant que le mortier ne sèche pour éviter de laisser des résidus grisâtres.
• Rincez fréquemment l’éponge pour un nettoyage efficace.

• Il est aussi nécessaire de remplir les joints du côté extérieur de la cheminée.
• Dans ce cas, il n’est pas nécessaire d’essuyer les briques puisque cette partie sera cachée une fois l’habillage du foyer terminé.

Installation du manteau

• Une fois le mortier sec, placez le manteau en position.
• Si des ajustements sont nécessaires, commencez par modifier les parties intérieures des jambages.

• Si les ajustements précédents ne sont pas suffisants, il peut être nécessaire de couper l’arête extérieure des côtés du foyer.
• Pour cela, utilisez une meuleuse équipée d’un disque de 125 mm de diamètre.

• Mesurez la largeur et comparez-la à la distance entre les jambages.
• Repositionnez le manteau pour vérifier qu’il s’ajuste correctement de chaque côté.

• Si des corrections supplémentaires sont nécessaires, il est préférable d’utiliser une meuleuse avec un disque de 230 mm.
• Les modèles de 125 mm ont une profondeur de coupe limitée à environ 3 cm.

• Le manteau doit être installé parfaitement à l’horizontale.
• Si nécessaire, ajustez le haut d’un côté ou placez une cale de l’autre côté pour équilibrer.

• Pour des proportions équilibrées, l’ouverture du foyer est réduite en haut par une rangée de briques posées à plat sur un coffrage temporaire.

• Percer les briques deux par deux (diamètre 10 mm) et les enfiler sur une longue tige de fer à béton (diamètre 8 mm).
• Répartissez de manière égale les intervalles entre les briques.

• Vérifiez une dernière fois l’horizontalité du montage et scellez les briques entre elles.

Installation du conduit et de la hotte

• Positionnez l’avaloir en le scellant sur un lit de mortier coffré.

• Stabilisez l’avaloir à l’aide d’un boisseau alvéolé à double paroi, également scellé dans un cadre en cornières fixé au-dessus de l’avaloir.
• Pour des raisons techniques et d’assurance, le montage doit respecter des normes strictes de mise en œuvre (document technique unifié / DTU 24.1).

• Il n’est pas nécessaire d’attendre que le mortier prenne pour sceller les boisseaux suivants.
• Mesurez la hauteur restante jusqu’à l’ouverture du conduit et ajustez la hauteur du dernier boisseau en conséquence.

• Pour garantir l’étanchéité, ajoutez du mortier entre le boisseau et le conduit.
• Cette jonction ne doit jamais être réalisée à l’intérieur de l’épaisseur du plancher.

• La hotte, purement décorative, est construite avec des briques ordinaires assemblées avec un mortier bâtard (mélange de chaux et de ciment pré-dosé). Avec un foyer ouvert, il n’y a aucun risque de surchauffe car un espace est laissé autour du conduit.

• Le foyer est équipé d’une grille réglable qui permet de contrôler le tirage de la cheminée, via un conduit d’aération extérieur.
