Découvrez comment calculer la dimension des poutres pour votre plancher en bois!

Construction d’un plancher : importance des poutres et solives

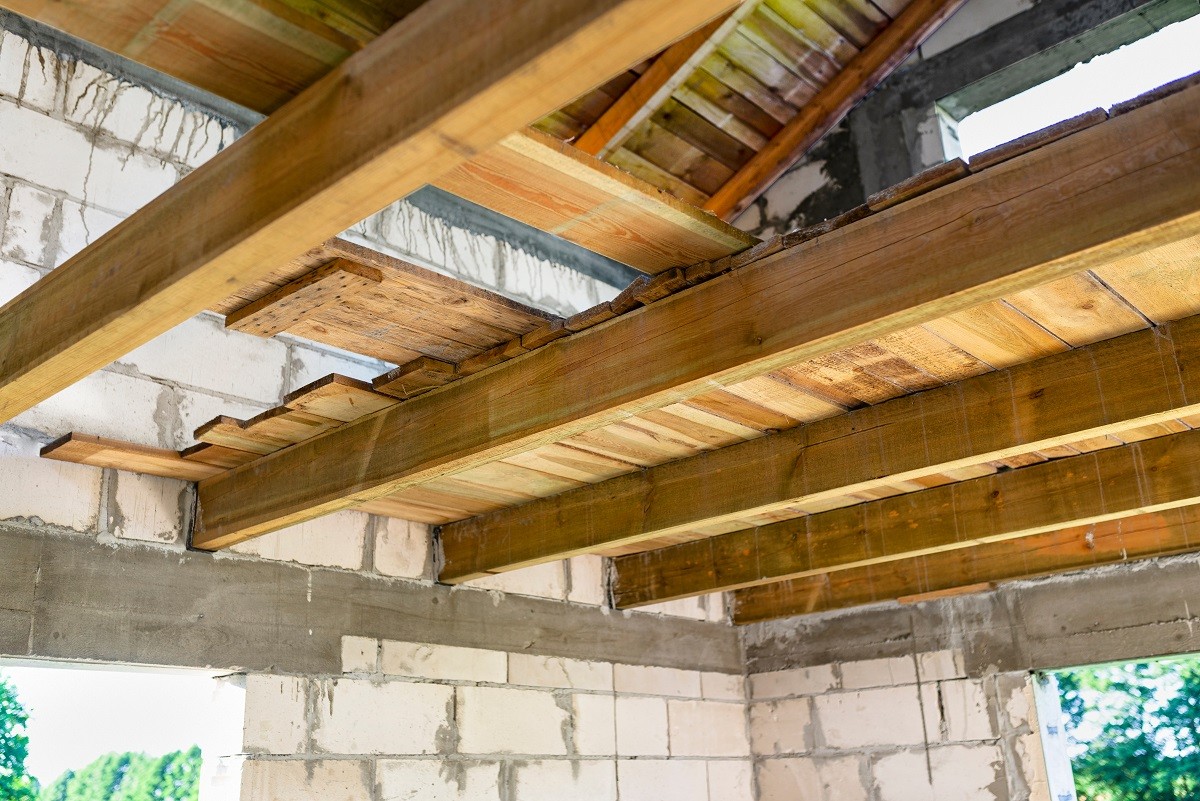

Un plancher en bois structuré repose sur des poutres et solives qui jouent un rôle de support. Les diverses charges appliquées au plancher sont ainsi transférées aux solives et aux poutres (charge d’utilisation).

Par conséquent, il est crucial que la section (qui correspond à la dimension des côtés) et l’entraxe (l’écart entre l’axe central de deux solives ou poutres parallèles) soient calculés précisément pour porter ces charges de manière adéquate. Un plancher en bois supporté par des solives ou poutres insuffisamment dimensionnées ou mal espacées risque de manquer de solidité et peut devenir dangereux.

Paramètres à considérer : entraxe, charge d’utilisation, etc.

Pour dimensionner correctement une solive ou une poutre sous un plancher, plusieurs facteurs doivent être pris en compte :

• la fonction du local (est-ce un grenier ou un salon dans une résidence ?),
• la portée libre entre les supports (distance entre les murs sur lesquels les poutres ou solives sont fixées), qui correspond généralement à la longueur des poutres ou solives,
• l’entraxe entre les solives (l’écart entre l’axe central de deux poutres ou solives parallèles), qui dépend de l’épaisseur et du type de panneau de bois du plancher,
• le poids des différents matériaux (ou « charge permanente », importante pour le calcul de la charge totale),
• les charges d’utilisation (charges que le plancher doit supporter en usage normal), codifiées par la norme NF P 06 001 (par exemple, 150 kg/m² pour une habitation, 100 kg/m² pour des combles non aménageables, et 250 kg/m² pour un grenier ou un bureau),
• les charges ponctuelles (possibles surcharges occasionnelles),
• la charge totale.

Estimation de la charge totale

La charge totale est un élément déterminant pour le calcul de la section. Prenons l’exemple d’un plancher composé d’un panneau de 16 kg/m², d’un système de solives pesant 26 kg/m², et d’un faux plafond de 12 kg/m², la charge liée au poids des matériaux atteint 54 kg/m². À ce chiffre, on ajoute la charge d’utilisation standard pour une habitation, soit 150 kg/m², ce qui donne une charge totale de 204 kg/m². Ce poids doit être supporté par les solives.

Calcul de la charge supportée par chaque solive

Après avoir déterminé la charge totale, il est nécessaire de calculer la charge que chaque solive doit supporter. Cette charge correspond à celle exercée sur la bande de plancher située entre deux solives (appelée « bande de chargement »).

Pour ce faire, il faut d’abord déterminer la surface de cette bande de chargement. En effet, chaque solive supporte la charge s’exerçant sur la surface de plancher qu’elle couvre entre deux solives.

Si l’entraxe est de 0,50 m et la longueur de la solive de 5,50 m, la surface de la bande de chargement est alors de 2,75 m². Une fois cette surface connue, on peut calculer la charge exercée sur cette bande en multipliant la charge totale du plancher par la surface de la bande de chargement.

Dans notre exemple, le calcul serait : 204 kg/m² x 2,75 m² = 561 kg par solive.

Note importante : l’entraxe se mesure à partir de l’axe central de la solive ou de la poutre, et non à partir de ses bords !

Choisir la bonne section de solive pour un plancher

Pour choisir la section adéquate pour une solive ou une poutre, il est nécessaire de croiser les informations concernant la portée libre entre les supports (en centimètres) et la charge totale calculée. Chaque solive, selon sa section (dimension des côtés), l’essence de bois, son taux d’humidité, la nature des appuis et ses propriétés d’élasticité et de résistance, a une charge globale admissible différente. Il est donc crucial de choisir la section en fonction de cette capacité de charge (information fournie par le fournisseur).

À titre d’exemple, pour la charge totale calculée ici :

• pour une portée libre entre appuis de 200 cm, une solive de section 50 x 175 cm,
• pour une portée de 350 cm, une solive de section 75 x 200 cm,
• pour une portée de 500 cm, une solive de section 100 x 225 cm.

Attention : les valeurs mentionnées ci-dessus sont données à titre indicatif. Le site bois.com offre des abaques détaillées pour différents cas de figure. Il est recommandé de consulter un professionnel.
